Tutorial 2: Como funciona uma protoboard ou placa de ensaio por MSmaker

Fala Makers, vamos falar a respeito de um dispositivo muito utilizado por muitos desenvolvedores de forma descomplicada, apenas falando o necessário. Sem mais delongas vamos la:
Existem alguns tipos de protoboards no mercado, porem vamos usar uma de 830 pinos como referência, porém em todas as protoboards acima de 400 pinos esse tutorial irá funcionar perfeitamente. Segue abaixo algumas imagens.

Figura 1- Mini proto

Figura 2- 400 pinos

Figura 3- 830 pinos

Observe que você pode encontrar em cores e formas diversas, mas seu funcionamento é o mesmo. Nas linhas superiores e inferiores em azul e vermelho a conexão é feita horizontalmente, você decide onde será o positivo ou o terra. As cores amarelas indicam onde você deve ligar os componentes, os furos estão ligados na vertical conforme a figura 4.

Figura 4 - Protoboard 830 pinos

  Como você pode ver na figura 4 existe uma divisão, isso mesmo, muitas pessoas tem problemas ao aterrar ou alimentar apenas um lado pensando que a protoboard inteira esta alimentada. Muitas vezes não conseguimos encontrar defeitos por não conhece-la, Veja na figura 5 uma ligação feita de forma errada, acontece que apenas um lado da placa está alimentada sendo que apenas o LED vermelho irá acender. Ja na figura 6 foram feitos dois jumpers, um para o positivo e outro para o terra e agora sim a parte superior inteira esta alimentada. Lembre-se que você deve fazer isso tanto na parte superior como na parte inferior, os componentes como resistores e LED's iremos abordar em outro tutorial se vocês precisarem.


Figura 5- Ligação errada

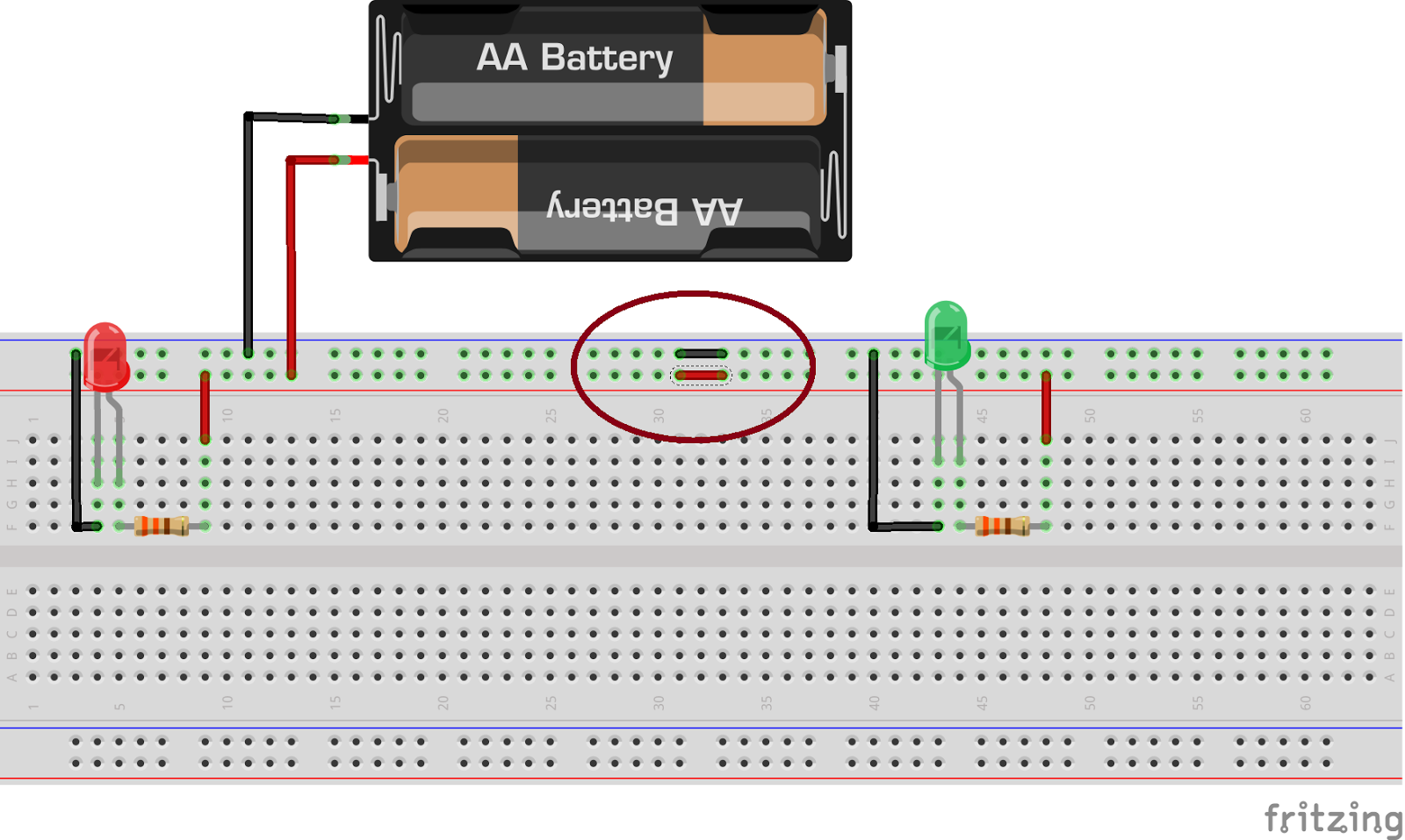

Figura 6- Ligação correta com o jumper

Se tiverem mais dúvidas deixem um comentário e sugestões para próximos tutoriais, querem acompanhar nosso trabalho curtam nossa página e nos siga no Twitter, em breve estaremos com vídeos instrutivos. Vlw w até a próxima.
